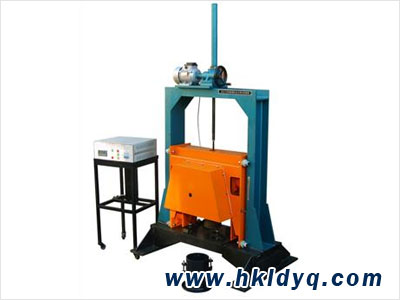

    振动压实成型机产品简介
      1、概述
      ZY—4型震动压实成型机是根据中华人民共和国行业标准(JTGD50—2006)中,半刚性基层材料震动法试件成型所需的技术备件,专门设计制造的专用设备,用于制造无机结合料稳定粒料的各种试件,其中包括用于测试无侧限抗压、强度、间接抗拉强度和抗压回弹模量的圆柱试件和用于温缩系数、干缩系数、抗折强度以及抗折回弹模量测试的梁式试件。
      2、技术条件
      2.1 静压力:1900N
      2.2 激振力:6800—6900N
      2.3 震动频率:28—30HZ
      2.4 圆柱体试件模具
      钢  模:内径152mm   高170mm  壁厚10mm
      钢模套环:内径152mm   高50mm   壁厚10mm
      2.5梁式试件模具
      钢侧板:长450mm  宽180mm  厚150mm
      钢垫块:长450mm  宽100mm  厚25mm

    在路面的压实施工中,大多已采用振动压路机,因此在级配设计和实验室已越来越多地采用振动压实的方法进行设计及制备试件。
        它于其他方法比较,具有模拟实际现场施工状况,不破坏级配.压实的密实度高等特点,是优选的设计和试验方法,同时符合JTG D50-2006的要求。
        此产品为*新设计各项指标优于或等同与美国进口振动压实机。用途及适用范围:本试验方法适用于采用振动压实方法成型无机结合料稳定粒料的各种试件,其中包括用于测试无侧限抗压强度、间接抗拉强度和抗压回弹模量的圆柱体试件和用于温缩系数、干缩系数、抗折强度以及抗折回弹模量测试的梁式试件。
    特点:
    试验方法及各项技术指标均符合国家行业标准,JTGD50-2006中半刚性基层材料振动法试件成型的试验规程和各项要求。
    采用自体激振机构,激振力稳定共振小.,整机及各部件工艺性能好经久耐用*大程度减小噪声及整机振动。机体小巧重量轻便于安装。
    光轴导向试验定位方便快捷,有压实位移标尺显示。※操作简单采用进口变频器,整机性能可靠性高。
    任意改变设定压实时间、静压力、振动频率及振动力。
    压实快捷,压实后试件密度高不会破坏级配,压实效果非常好。
    振动压实成型机主要技术参数:
      静压力 1900N 可调
      振动时间 0 —9999 min 可调
      激振力 6800-6900N 可调
      振动频率 28-30Hz 可调
      适用试模 400×100×100 mm Ф150×150 或其它规格可选配或定制
      电源 AC380V 功率 1KW
      整机重量 400㎏
      外形尺寸 1500×900×500 mm
    1 振动压实成型机目的和适用范围
    本试验方法适用于在室内对水泥,石灰,石灰粉煤灰稳定粒料土基层材料进行振动压实试验,以确定这些材料的含水量—干密度关系曲线,确定其*佳含水量和*大干密度.试验集料的*大粒径应控制在31.5mm以内,*大不得超过37.5mm.
    2 振动压实成型机仪器设备
    2.1 钢模:内径152mm,高170mm,壁厚10mm;
    钢模套环:内径152mm,高50mm,壁厚10mm;
    筒内垫块:直径151mm,厚20mm;
    钢模底板:直径300mm,厚10mm.
    以上各部件可用螺栓固定成一体.
    2.2 振动压实成型机:配有Φ150mm的压头,静压力,激振力和频率可调.
    2.3 台秤:量程15kg,感量5g;电子秤:量程3kg感量0.01g.
    2.4方孔筛:孔径37.5mm,31.5mm,26.5mm,19mm,9.5mm,4.75mm,2.36mm,0.6mm以及0.075mm的标准筛各一个.
    2.5 量筒:50ml,100ml,和500ml的量筒各一个.
    2.6直刮刀:长200~250mm,宽30mm和厚3mm,一侧开口的直刮刀,用以刮平和修饰粒料大试件的表面.
    2.7工字型刮平尺:30mm×50mm×310mm,上下两面和侧面均刨平.
    2.8拌和工具:约400mm×600mm×70mm的长方形金属盘,拌和用平头小铲等.
    2.9 振动压实成型机脱模器.
    2.10 测定含水量用的铝盒,烘箱等其它用具.
    2.11 用于固紧试模螺栓的扳手,钳子,用于调节偏心块夹角的小榔头等.
    3 试料准备
    对集料进行筛分,按预定级配配好集料.如果集料的*大粒径不大于31.5mm,则直接备料;如果有大于31.5mm的粒径含量超过20%,则过31.5mm筛备用,筛分后记录超尺寸颗粒的百分率.
    在预定做击实试验的前一天,取有代表性的试料测定其风干含水量.对于细粒料应不少于100g,对于中粒料,试料应不少于1000g;对于粗粒料的各种集料 ,试样应不少于2000g.同时测定石灰和水泥的含水量。
